Description

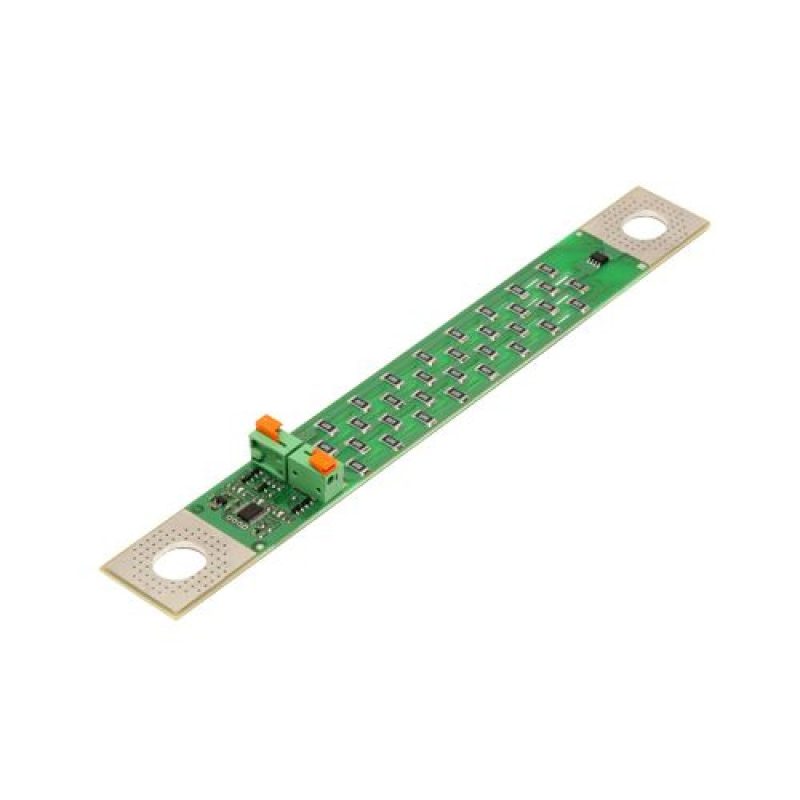

Модули аккумулятора (МА) предназначены для монтажа непосредственно на аккумулятор и производят измерения напряжения и температуры, а также имеют цепи балансировки АБ.
Принцип балансировки – шунтирование элементов АБ с наибольшим напряжением резисторами.
МА устанавливаются на клеммы аккумуляторов с межцентровым расстоянием 208-210 мм под болты М12 (аккумуляторы ‘ThunderSky Winston Battery’).
Все МА идентичны и взаимозаменяемы. Нет необходимости инициализировать МА по номеру элемента батареи.

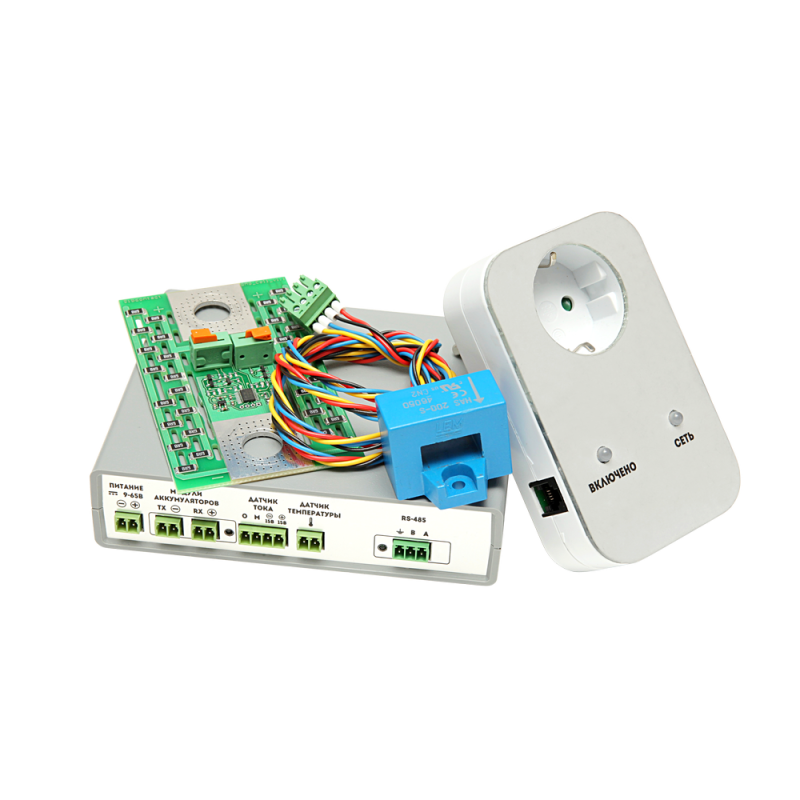

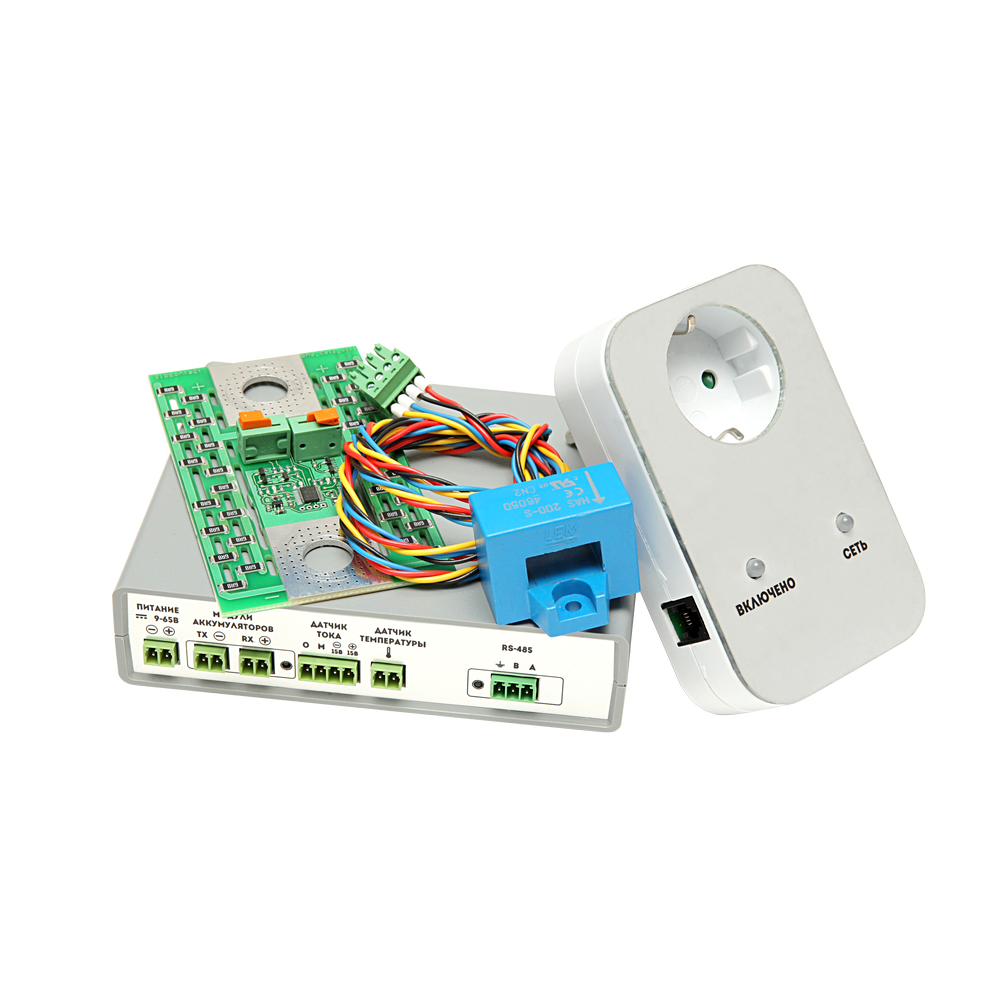

Модуль аккумулятора является одним из элементов СКУ АБ (BMS)
Система контроля и управления аккумуляторной батареей предназначена для эксплуатации в составе литиевых аккумуляторных батарей.
СКУ АБ не допускает перезаряда и переразряда элементов АБ и выполняет их балансировку. Тем самым увеличивается срок службы АБ.
| Напряжение аккумулятора | 2…5 В |
| Аккумуляторы | Li-ion |
| Средний ток потребления при опросе | 12 мА |
| Ток балансировки (при напряжении 3,4В) | 4 А |
| Точность измерения напряжений элементов | ±0,5% (±10мВ) |
| Межцентровое расстояние | 208-210 мм |
| Размеры | 241х30х6,6 мм |
| Температура эксплуатации | -40°…+85°С |
| Гарантия – 1 год. Производство – СибКонтакт, Россия | |
Основные характеристики:
- СКУ может применяться для литиевых аккумуляторов с различной химической основой, с напряжением отдельного аккумулятора от 2 до 5В.
- СКУ предназначена для батарей с количеством последовательных элементов от 4 до 80.
- Индивидуальный контроль напряжения и температуры каждого аккумулятора.
- Однопроводной интерфейс связи – простой монтаж.
- Все модули устанавливаемые на аккумуляторы идентичны и взаимозаменяемы.
- Контроль зарядного и разрядного тока АБ.
- Определение текущего уровня заряда АБ на основе подсчета протекаемых через АБ амперчасов.
- Пассивная балансировка током до 5А.
- Возможность гибкой настройки порогов защит по напряжению, току, температуре, гистерезисов и временных задержек.
- Настройка и мониторинг через стандартный интерфейс RS485 с протоколом ModBus RTU.
- Журнал аварийных событий в энергонезависимой памяти.
- Настраиваемые изолированные дискретные выходы для управления зарядными устройствами и нагрузкой АБ.
- Настраиваемые изолированные дискретные входы для дополнительной возможности интеграции в системы энергоснабжения.
- Полное конфигурирование системы через ПО под Windows.
Гарантия – 1 год. Производство – СибКонтакт, Россия
